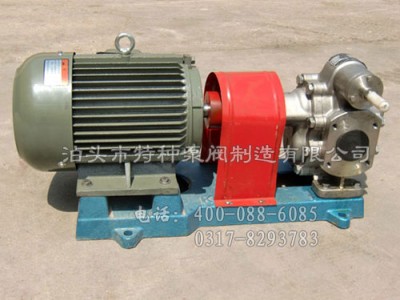

FCB系列不锈钢齿轮泵结构简单，重量轻，体积小，性能好，维修方便。
FCB系列不锈钢齿轮泵结构特点：
本FCB系列不锈钢齿轮泵主要有齿轮、轴、泵体、泵盖、 阀、轴端密封等部件组成，齿轮经热处理有较高的硬度和强度、泵内所有运转部件均利用其输送的介质润滑。
FCB系列不锈钢齿轮泵内有设计合理的泄油和回油槽，使齿轮在工作中承受的扭矩力小，因此轴承负荷小，磨损小，泵效率高。
该FCB系列不锈钢齿轮泵设有 阀起过载保护作用。但本 阀不能作减压阀长期工作，需要时可在管路上另行安装。
石化齿轮泵与主机安装的影响与管道安装技术规范要求<一>、齿轮泵与主机安装的影响
（1）齿轮泵与主机的安装要求同轴度小于0.05。
通常工作泵安装于变速泵，变速泵又安装于变速箱。如果变速箱或变速泵的端面对花键轴回转中心的跳动超差，形成累积误差，致使齿轮泵在高速旋转状态下承受径向力，造成油封窜油。
（2）部件之间的安装间隙是否合理。
齿轮泵外止口与变速泵内止口及齿轮泵外花键与变速箱花键轴内花键，两者间隙配合是否合理，都对齿轮泵的窜油有影响。因为内、外止口属于定位部分，配合间隙不宜太大;内、外花键属于传动部分，配合间隙不宜太小，以干涉。
（3）齿轮泵窜油与其花键滚键也有关系。
由于齿轮泵轴外伸花键与变速箱输出轴内花健接触长度短，而齿轮泵工作时传递的扭矩较大，其花键承受大扭矩而发生挤压磨损甚至滚键，产生巨热，以致造成骨架油封橡胶唇口老化，从而出现窜油。建议主机厂选用齿轮泵时应校核齿轮泵轴外伸花键强度，保证足够的接触长度。
<二>、石油管道安装技术规范要求
石油安装质量直接影响石油设备的正常运行。诸多影响因素中，齿轮泵管道的安装因涉及的工艺复杂、工序繁多，且输送介质多为易燃，易爆和有毒物质，稍有不慎就会引发泄漏、爆炸等严重的质量事故，造成不可挽回的损失而近年来得到社会广泛关注。设备投运后，管道安装质量的排查不但耗时费力，还会使整个管线陷入瘫痪。因此，对石油管道安装常见问题进行分析和研究，借鉴同行业管道安装经验和教训，加强管路系统各管件安装的质量控制，保证石油安装工程工期和项目建成后运行期的正常工作，已越来越成为专家学者和业内人士探索的方向与研究的课题。
1、技术准备要求
齿轮泵管道安装是石油装置施工关键。应着重做好以下施工技术准备：
(1)资料审查。对石油设备齿轮泵管道施工单位进行承包企业资质审查，对企业经理、总工程师、工程技术人员从事管道工程技术工作经历和经验进行考核；对其可承担的各类、石油、石油装置的设备、管道安装工程规模、技术水平等进行评估；对须经技术监督部门审批的资质证书等进行查验。
(2)技术交底。施工前，组织设计单位、工艺人员和现场施工人员对工艺技术图样进行审查，确保工艺设计与技术图样的一致性，管道组成件完整、齐全，连接型式科学，具有可操作性、标准件、辅助材料使用正确、编号清晰，工序编排合理，方便施上。管道焊接属特种上艺，应具有成熟的上艺规范和焊接工艺指导书，用以指导配管施焊。
(3)技术培训。施工人员须经过技术培训，考试合格，并获得相应的资格证书，且在期内。电焊工、气焊工等从事电气设备安装和电、气焊切割作业工作人员，还需具备操作许可证和用火证。
(4)施工现场。对施工现场配电箱，氧气瓶、乙炔瓶工作间距，施工材料、灭火器材的存放地点等进行检查。
2、标准规范要求
石油齿轮泵管道安装，应遵守国家相关法律法规，严格执行G*****235-2010《工业金属管道工程施工及验收规范》、G*****236-2011《现场设备、工业管道焊接工程施工及验收规范》以及SH3501-2002《石油有毒、可燃介质管道工程施工及验收规范》等国家标准规定。
